UPS용 멀티탭 자작 - 3구에서 4구로

SCV 2022. 9. 23. 10:30
728x90

저는 2014년 말 정도부터 NAS를 쓰고 있는데, 구입한 관련 기기에 UPS도 있었습니다. (이 글 카테고리 거의 초기 글)

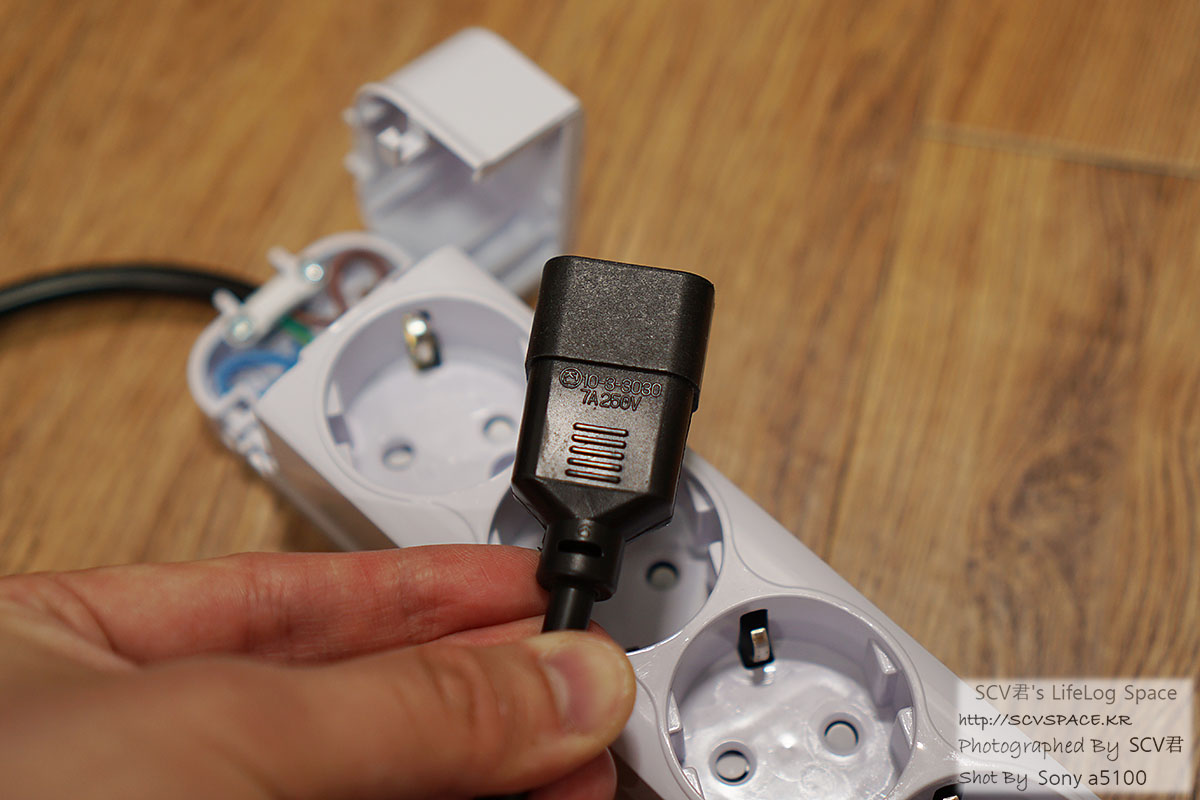

그리고 UPS의 경우, 모델에 따라 다르지만 주로 컴퓨터 파워서플라이 전원케이블과 비슷한 직사각형 규격을 씁니다.

한쪽 두 모서리가 깎여있는(안에 핀 3개) 그 전원 케이블.

'UPS용 멀티탭' 도 따로 나옵니다만, DIY가 어렵진 않아서 당시 만들어 썼었습니다. [당시 글 보기]



시간은 흘러 벌써 7년. 최근 산 라즈베리파이용 충전기를 꽂으려고 하니 자리가 없더군요.

그래서 4구 멀티탭을 구입해서 기존의 3구를 대체하는 작업을 했습니다.



아래에는 1200 x 800 사진 8장이 쓰였으니 참고하시고,



더보기





-- 목  차 --

누르시면 바로 이동합니다.



1. 배송

2. 패키지 구성

3. 교체





1. 배송

일단 부품으로 쓸 4구 멀티탭을 구입했습니다.

'노출 4구 콘센트' 라는 검색어로 검색해서 나온 모델 중, 디자인이나 튼실함(리뷰) 등을 보고 선택.

콘센트 하나는 개당 3,400원 정도였는데(약 1천원 할인후 가격) 배송비 아까워서 2구 콘센트나 전원플러그 등 자작에 곧잘 사용되는 부품도 몇개 같이 구입했네요.



주문을 한개만 한게 아니라 도합 10,500원 정도 나왔습니다. 배송비 2,500원 포함.

9/13(화) 새벽에 결제해서 최종 배송은 9/15(목) 에 됐구요.

좀 일찍 떠올랐어야 했는데, 연휴 끝난 직후에 주문해서 느지막히 움직였던 듯. 그래도 주말 전엔 와서 다행이었습니다.



이제 이걸로 작업해 보겠습니다.





2. 패키지 구성

아, 그 전에. 이렇게 받았습니다.

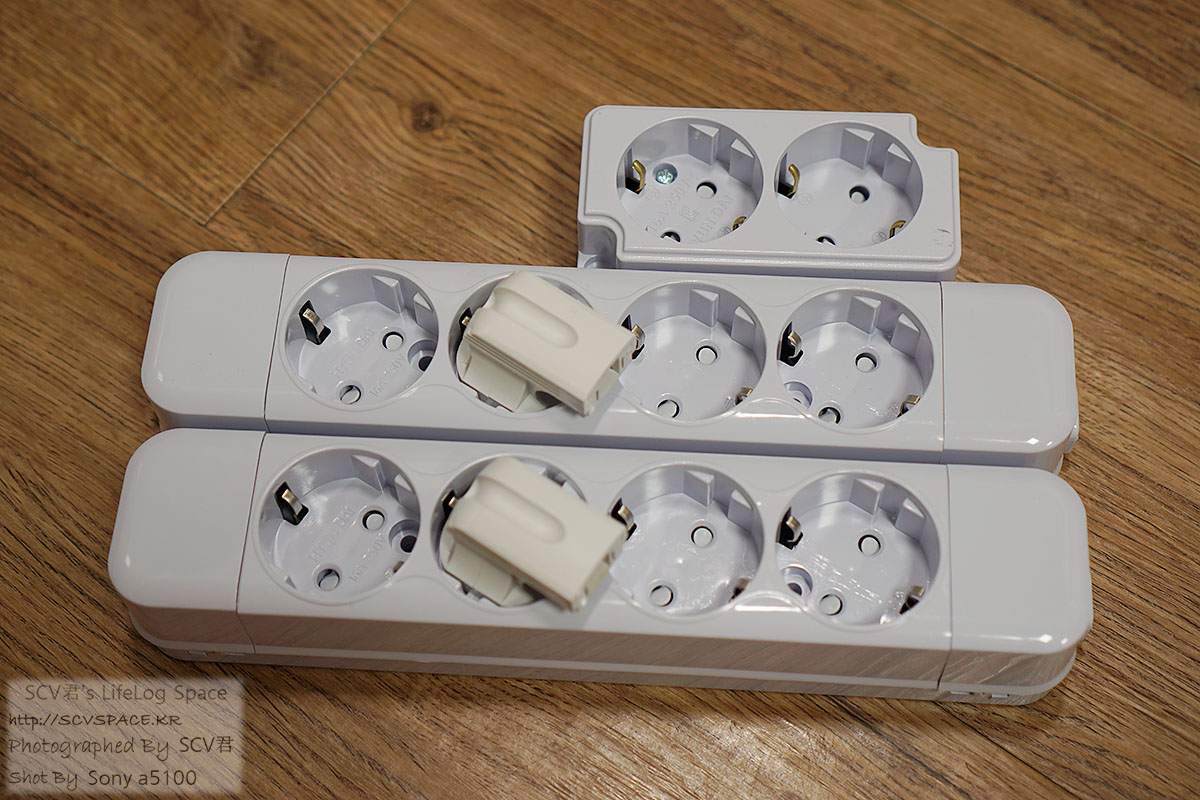

받아보니 좌우 선 접촉부가 있어서인지 보통 봐 왔던 4구 콘센트보다는 조금 길었습니다.

배송박스가 이상하게 포장됐다 싶었었는데, 지금 생각해보면 맞는 규격박스가 없었나 싶기도 하구요.



여기서 4구짜리 하나만 쓸 겁니다. 나머지는 비축(?)분.

지금처럼 급하게 뭔가 생기면 유용하더군요.





3. 교체

맨 처음 링크는 피복 벗기고 납땜도 하고 난리를 치는데, 사실 그 이후에 간단히 멀티탭을 하나 더 자작했었습니다.

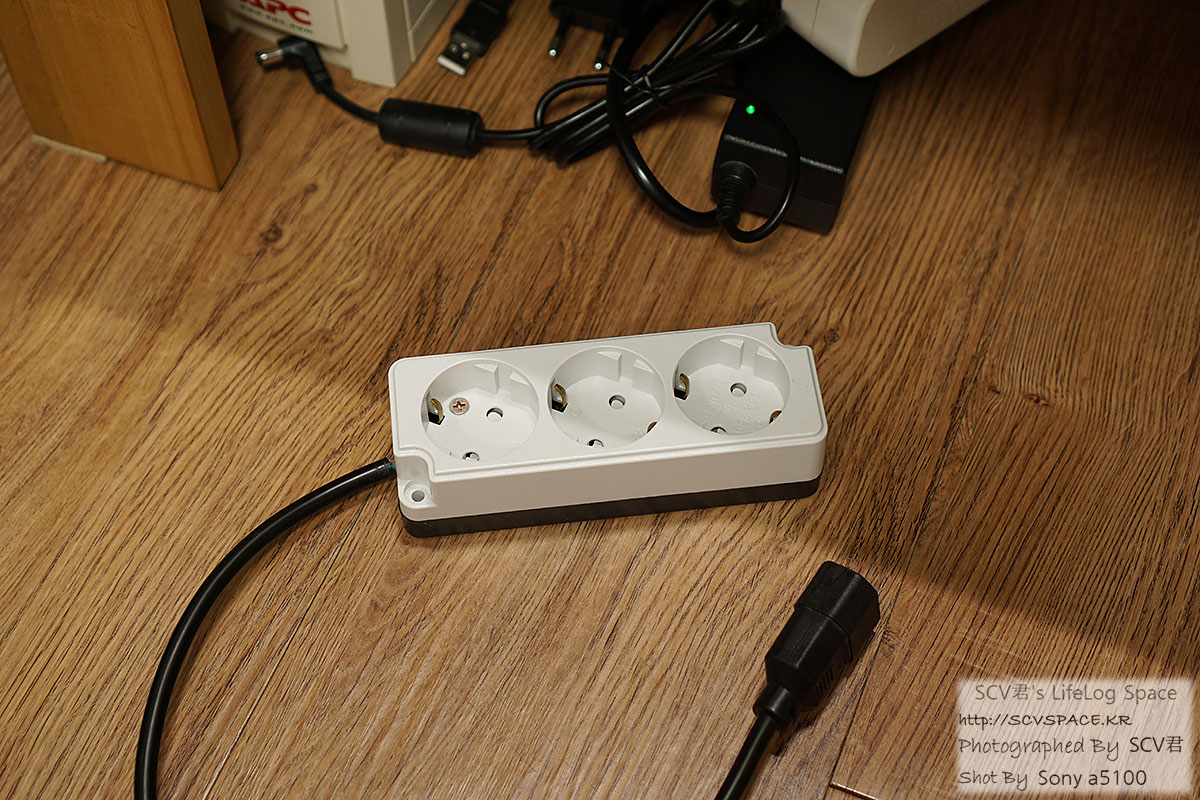

이번에 사용할 녀석은 나중에 자작한 것으로, 소켓의 케이블을 바로 멀티탭에 설치한 형태.



이번엔 여기서 선 빼고 멀티탭만 바꿀 겁니다.

처음 만들때 너무 간단해서 따로 글 정리를 하지 않았는데, 이번에도 '드디어 확장한다' 는 상징성 빼고 솔직히 복잡한 작업은 하나도 없습니다.



대체로 초록색은 접지

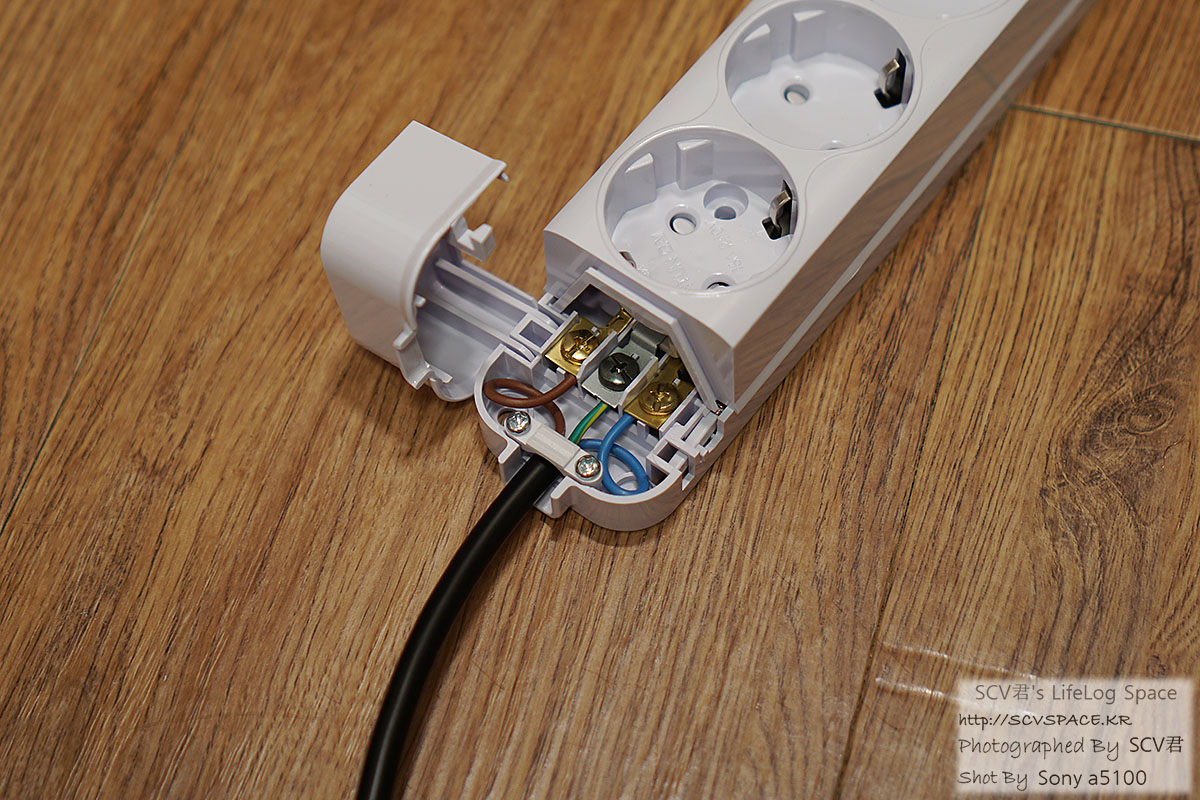

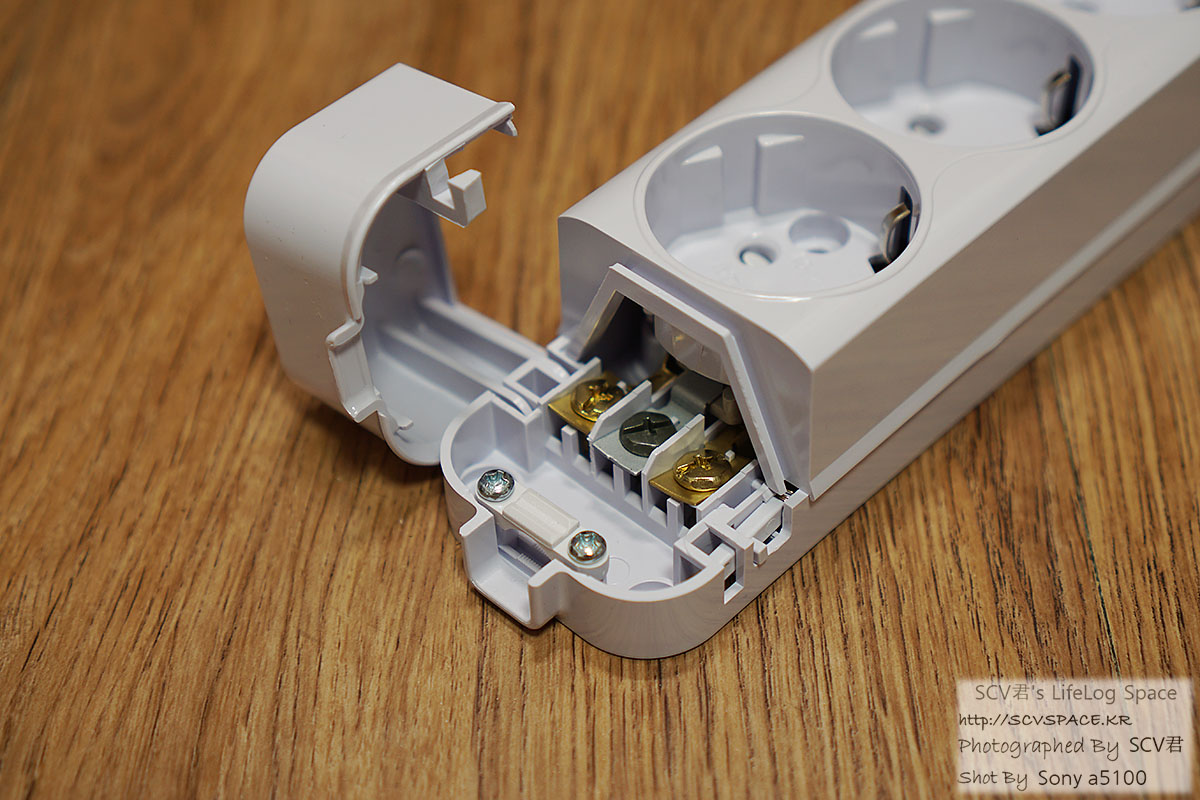

구입한 멀티탭은 측면 양쪽에 이렇게 접촉부가 있습니다. 열고닫는 데에 나사 안써도 되서 좋더군요.

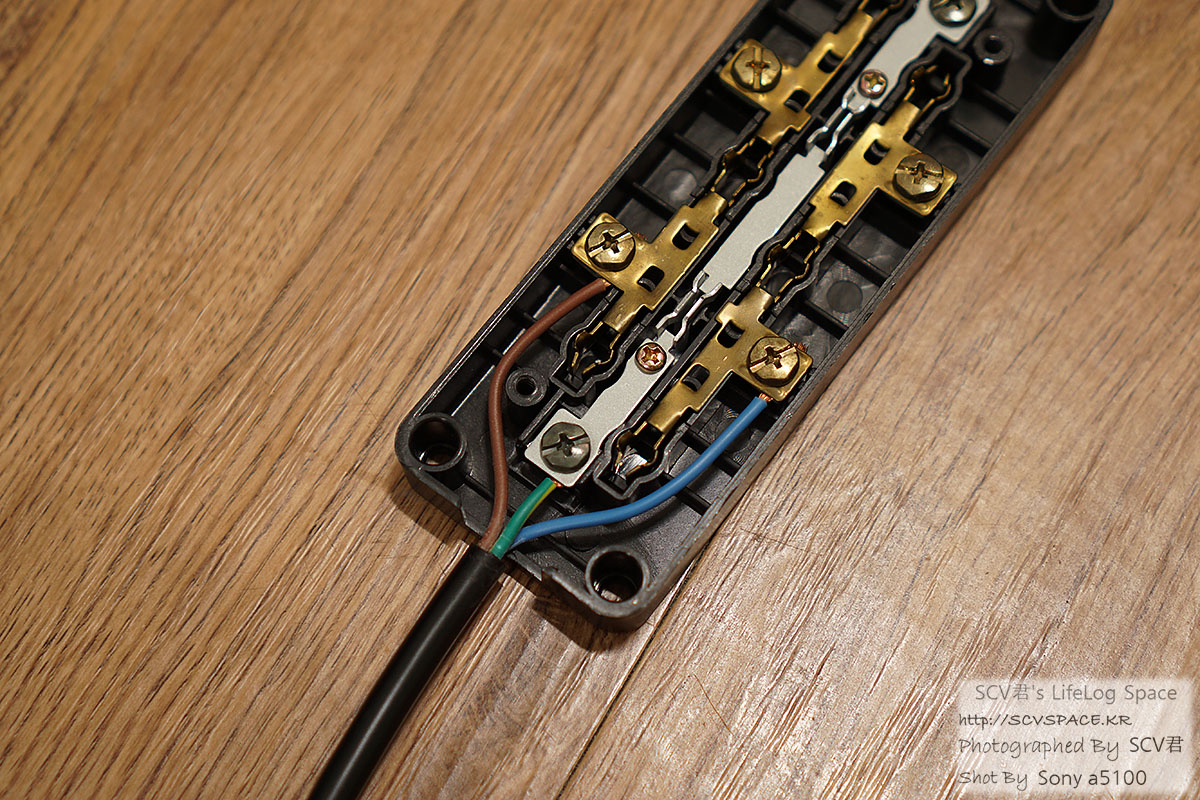

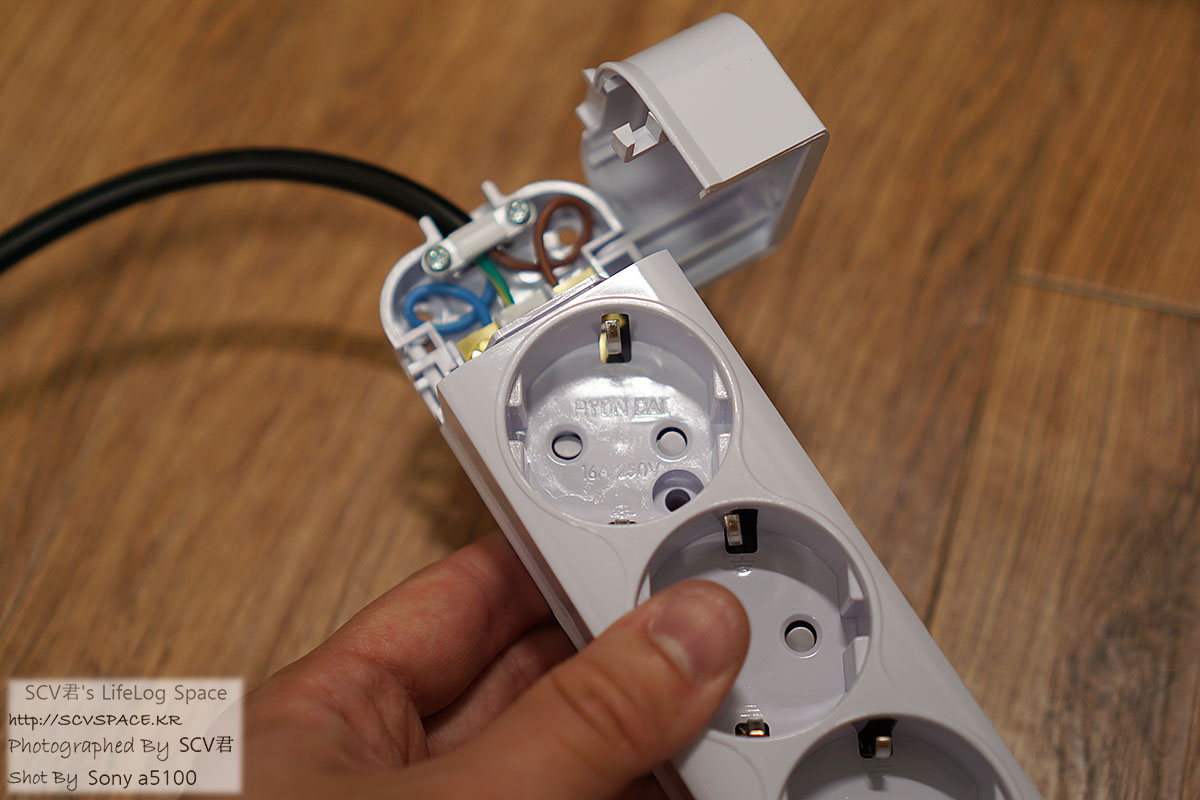

먼저 쓰던 선도 적당량 피복이 벗겨진 상태고, 장착하는 쪽도 선 넣고 나사 조이면 끝.

생각해보면 글 작성용 사진 남기는데 시간을 조금 더 쓰지 않았을까 싶습니다.



여담이지만 콘센트의 최대 허용전류는 16A인데, 사용한 전선이 같은전압 7A까지가 허용전류였습니다.

이 멀티탭에는 네트워크 스위치(0.5A)와 라즈베리파이(0.5A), ASUS 미니PC(1.5A)와 백업 NAS(1.5A) 의 어댑터가 연결되어 있었으니 총량을 넘진 않았는데,

자작해서 쓰신다면 이 부분도 꼭 고려하시기 바랍니다.





이번 글은 여기까지.



참고로 지금 UPS의 백업전원 연결부에는 아래 기기가 물려있습니다. (백업전원이 총 3개 포트)



- 첫번째: PC본체

- 두번째: 네트워크 스위치, 라즈베리파이, ASUS 미니PC(홈서버, 항시), 백업NAS(주말만 작동)

- 세번째: Netgear 공유기, 메인NAS, IP CCTV



이번에 멀티탭 확장하고 나니 슬슬 'UPS를 하나 더 들여야 되나..?' 싶기도 하던데, 이것에 대한 결론은 나중에 따로 내야겠지요.

아무튼 이렇게 백업전원을 사용하고자 하는 기기의 콘센트 부족문제가 해결되었습니다.



..그럼 또 주말 지나고 다음 글 들고 오겠습니다. 곧 다음 글에서 뵙지요.
